OKU zonnecollector type 1001

OKU zonnecollector type 1001

Een warm zwembad zonder energiekosten? Met de OKU zonnecollector type 1001 verwarm je je zwembad met gratis zonnewarmte. Het zwembadwater stroomt rechtstreeks door het paneel en neemt de warmte direct op. Je koppelt de panelen aan elkaar tot een veld dat precies past bij jouw zwembad en jouw dak. Met een goed berekend veld en een afdekking 's nachts wordt je zwembad zo'n 4 tot 7 °C warmer dan zonder verwarming.

Het middenpaneel van je OKU-veld

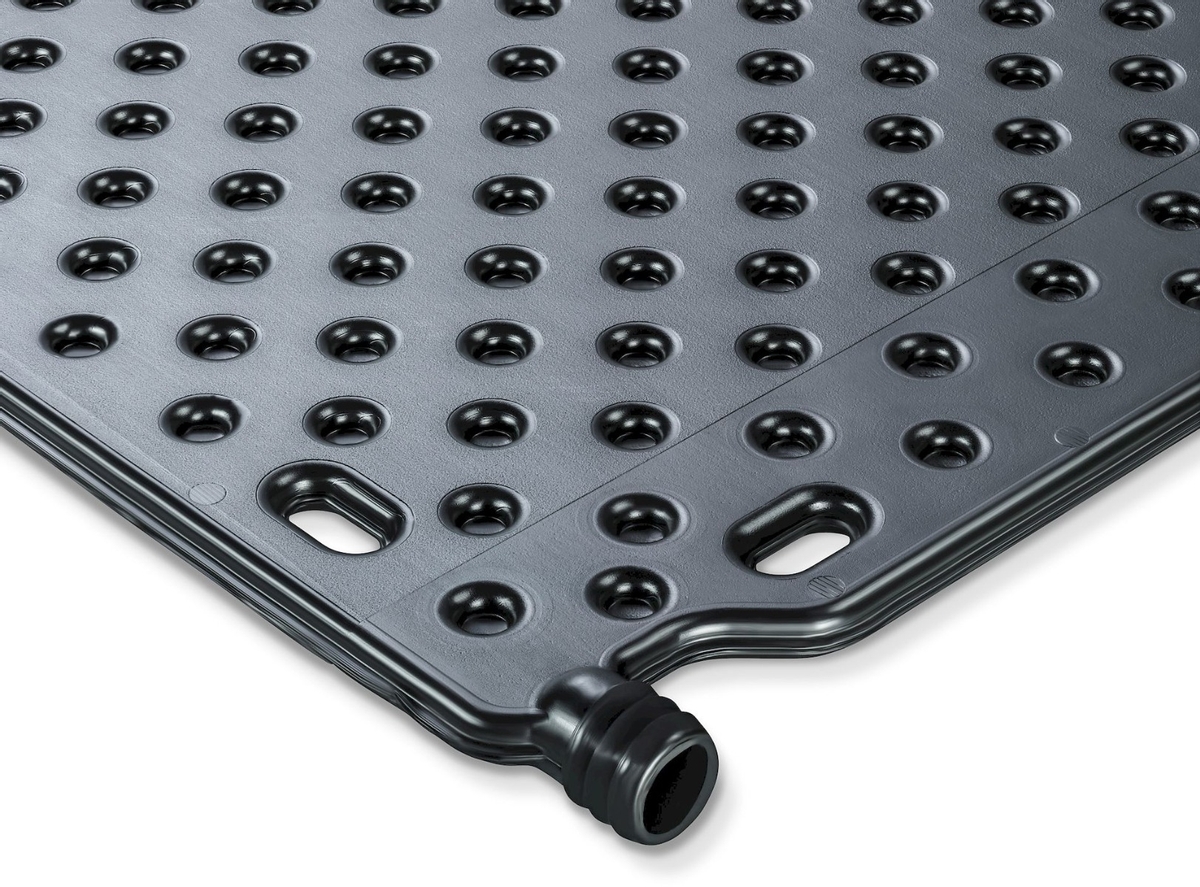

Type 1001 heeft aan beide kanten 2 aansluitingen van 25 mm en geen verzamelbuis. Daarom komt hij altijd tussen twee panelen in, nooit boven- of onderaan een kolom. Zet je 3 of meer panelen boven elkaar? Dan komt de type 1001 in het midden en komt er boven- en onderaan een OKU type 1000. Bij 2 panelen boven elkaar heb je de type 1001 dus niet nodig. Wil je maar één rij naast elkaar? Kies dan de OKU type 1002.

Stevig, vorstbestendig en beloopbaar

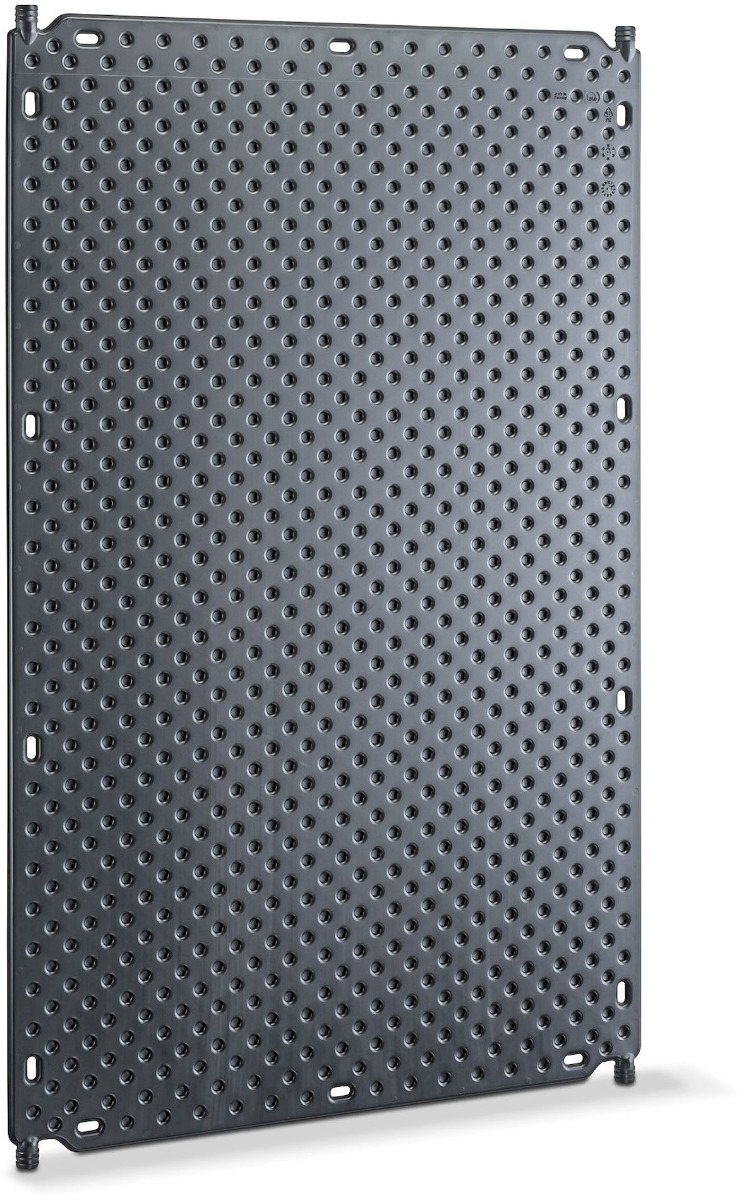

De panelen zijn gemaakt van zwart kunststof (PE) en kunnen tegen temperaturen van -50 tot +115 °C. Ze zijn zo stevig dat je erop kunt lopen, en met een rendement tot 85% halen ze veel warmte uit de zon.

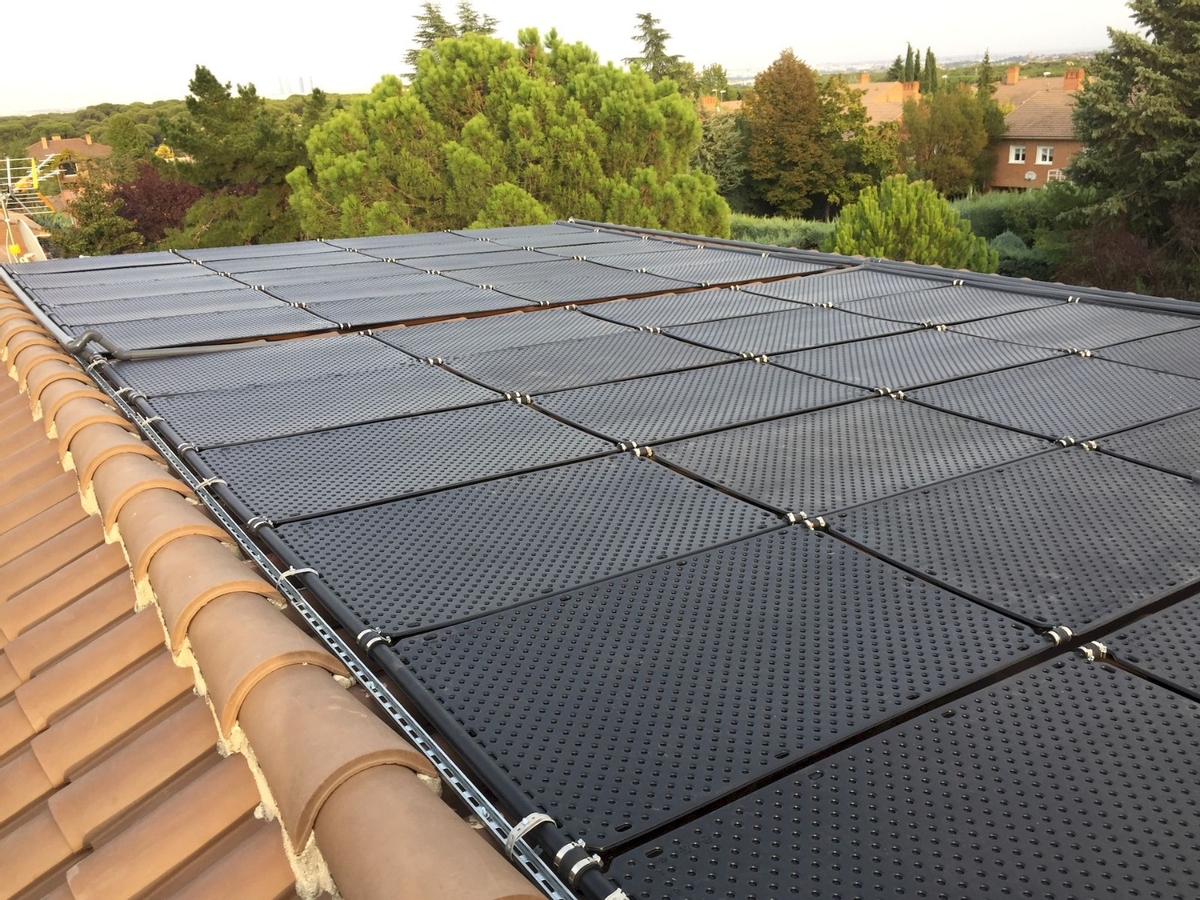

Op je dak, op een stellage of tegen een muur

Een paneel van 1,05 m² weegt maar ongeveer 6,5 kg. Je legt de collectoren dus makkelijk op je dak, maar ze kunnen ook op een stellage naast het zwembad of tegen een muur. Schroef de panelen niet vast: in de zon zetten ze flink uit, bij 30 °C verschil bijna 8 mm per paneel. Bevestig ze daarom flexibel, bijvoorbeeld met dakhaken en geperforeerde band. Een installatiehandleiding wordt meegeleverd en staat hieronder ook in het Nederlands.

Hoeveel panelen heb je nodig?

Als vuistregel neem je de helft van het wateroppervlak van je zwembad aan collectoroppervlak. Voor een zwembad van 8 x 4 meter is dat 16 m², dus ongeveer 15 panelen. Dek je zwembad 's nachts niet af? Reken dan met ongeveer 75%. Ligt je dak op het oosten of westen, of hangen de panelen steil tegen een muur? Dan heb je er meer nodig, tot ongeveer 90% van het wateroppervlak. Zet niet meer dan 8 panelen achter elkaar. Heb je een groter veld? Maak dan meerdere rijen en sluit die naast elkaar aan, met even lange leidingen per rij. In ons advies over zwembad verwarmen met zonnecollectoren rekenen we het voor je uit.

Dit heb je verder nodig

• Verbindingsslangen 25 mm voor de panelen boven elkaar en verbindingsslangen 40 mm voor de panelen naast elkaar
• Een verbindingsset voor PVC-leidingen om het veld aan te sluiten op je leidingwerk
• Een ventilatieklep, rechtop op het hoogste punt, en een aftapkraan om je leidingen voor de winter leeg te laten lopen
• Bevestigingsmateriaal, zoals dakhaken voor dakpannen
• Een bypass als je pomp meer dan 250 liter per uur per paneel levert (zie hieronder)

Wil je de zonneverwarming zelf aan- en uitzetten? Dan kies je een 3-weg kogelkraan. Wil je dat het vanzelf gaat? Dan raden we de OKU Suncontrol aan, samen met de elektrische 3-weg kogelkraan.

Heb je al een zwembad met pomp en filter?

Dan sluit je de collectoren met een 3-wegkraan aan op je bestaande filterinstallatie. Een extra pomp heb je meestal niet nodig, zolang het veld niet hoger ligt dan ongeveer 6 meter boven het water. Let wel op hoeveel water je pomp verplaatst: per paneel mag er maximaal 250 liter per uur doorheen. Pompt je filterpomp meer, dan plaats je een bypass. Anders wordt de druk in de panelen te hoog en vervalt de garantie van de fabrikant bij schade. Een pomp van 6.000 liter per uur heeft dus minimaal 24 panelen nodig, of een bypass. In het advies over zonnecollectoren zie je precies welke onderdelen je nodig hebt.

Twijfel je nog? Laat het ons weten, dan denken we graag met je mee!
